XD371×（10、16、25）-C、P、R 手动、蜗轮、气动、电动传动
用途
在XDF型信号蝶阀的顶部没有阀门启闭电信号装置，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防自动喷水灭火系统的配套产品。
结构特点及工作原理
该蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。
主要性能规范
|
公称压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
强度试验（MPa）
|
1.5
|
2.4
|
3.75
|
|
密封试验（MPa）
|
1.1
|
1.76
|
2.75
|
|
适用温度
|
≤80℃
|
|
适用介质
|
水
|
|
电流、电压
|
交直流通用
|
主要零件材料
|
阀体
|
蝶板
|
阀杆
|
阀座
|
|
铸铁、铸钢
|
球墨铸铁
不锈钢
|
中碳钢
不锈钢
|
丁睛橡胶
|

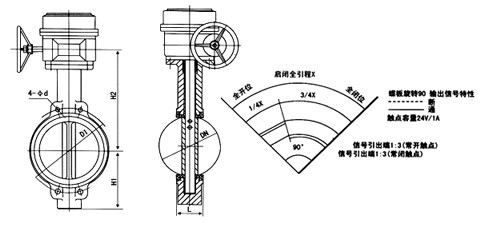

主要连接尺寸
|
公称通径
（DN）
|
D1
|
L
|
H1
|
H2
|
4-φd
|
|
50
|
120
|
42
|
80
|
160
|
4-φ23
|
|
65
|
136.2
|
44.7
|
88
|
175
|
4-φ26.5
|
|
80
|
160
|
45.2
|
96
|
180
|
8-φ18
|
|
100
|
185
|
52.1
|
115
|
200
|
4-φ24.5
|
|
125
|
215
|
54.4
|
128
|
213
|
4-φ23
|
|
150
|
238
|
55.8
|
140
|
225
|
4-φ25
|
|
200
|
295
|
60.6
|
175
|
260
|
4-φ25
4-φ23
|
|
250
|
357
|
65.8
|
202
|
290
|
4-φ29
|
|
300
|
407
|
76.9
|
242
|
330
|
4-φ29
|
注, ：表中连接尺寸按1.0, MPa标准,1.6MPa,2.5MPa按GB4216标准生产
|
